7 Segment Tarama

7 Segment tarama projesinde BCD decoder bağlanmış displayler yerine 8 girişli 7 segment displayler kullanılmıştır. Basamak sayısı 3’e çıkartılmış ve displaylerdeki değerler sabit çıkış yerine sürekli tarama yapılarak gösterilmiştir.

Bağlantı Şeması

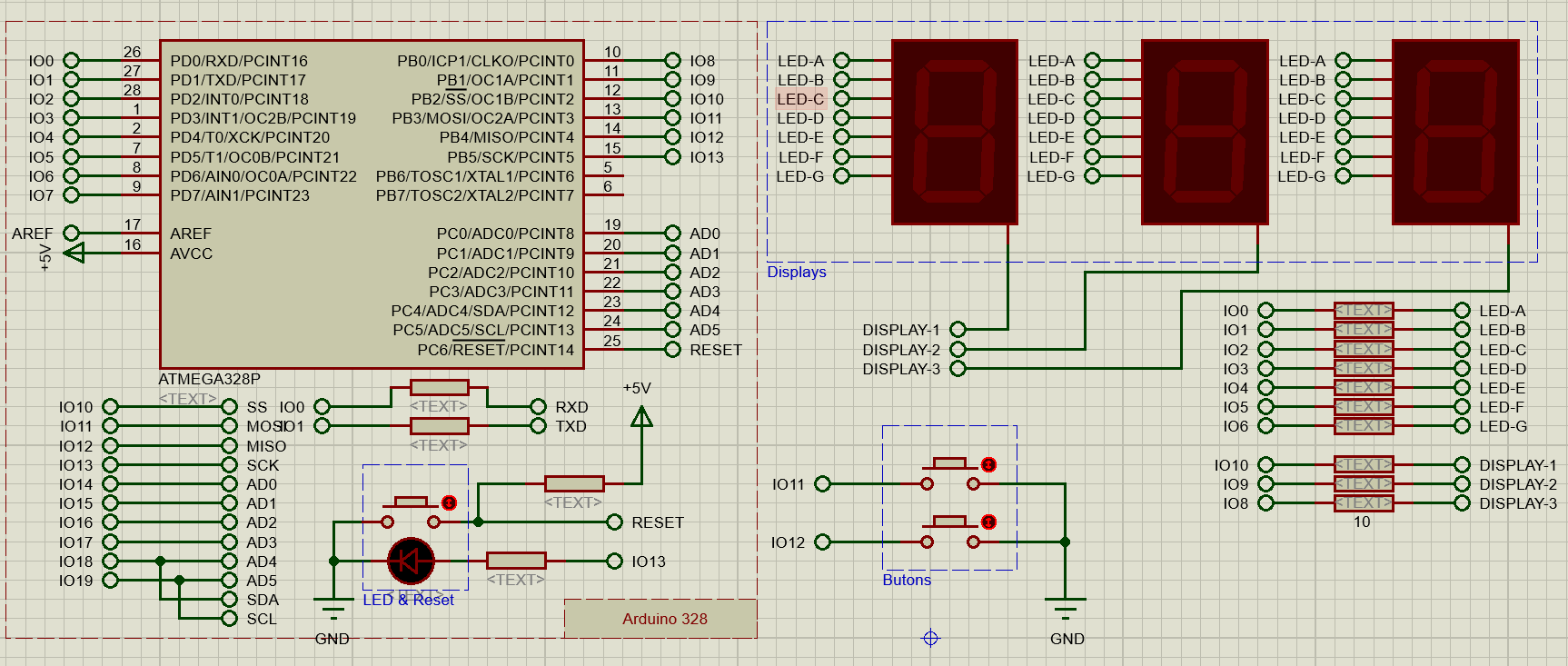

Aşağıdaki şemada ATmega328p mikrodenetleyicisine bağlanmış üç adet 7 segment LED display ve iki buton bulunmaktadır. Şemada kullanılan bütün dirençler Proteus’da digital olarak seçilmiştir. Bu özellik ile digital bağlantılarda kullanılan dirençler simulasyon esnasında analog hesaplamalara tabi tutulmaz. Bu sayede simulasyon daha hızlı çalışır.

../_images/02_7_segment_01.PNG

7-Segment Tarama Şeması

Buradan bu örneğe ait proje dosyasını indirebilirsiniz .

Örnek Uygulamalar

Yukarıdaki bağlantı şeması ile birlikte aşağıdaki örnekleri kullanabilirsiniz.
