7 Segment BCD¶

İlk örnek olan Aşağı Yukarı Sayıcı örneğinde farklı şekillerde yazılmış kod örnekleri verdim. Özellikle farklı şekillerde kod yazmak direk kod yazmaktan çok daha fazla vakit alıyor. O yüzden diğer örnekler için bir örnek vermeyi planlıyorum. Çok gerekli olmadıkça diğer alıştımalarda farklı kod örnekleri yazmayacağım.

İlk örnekte yeni başlayanlara kolaylık olması için 7 segment LED display BCD -> 7 Segment Decoder (örnek 4056 ) entegre edilmiş direk BCD sürülebilen ekranlar seçtim.

Bağlantı Şeması¶

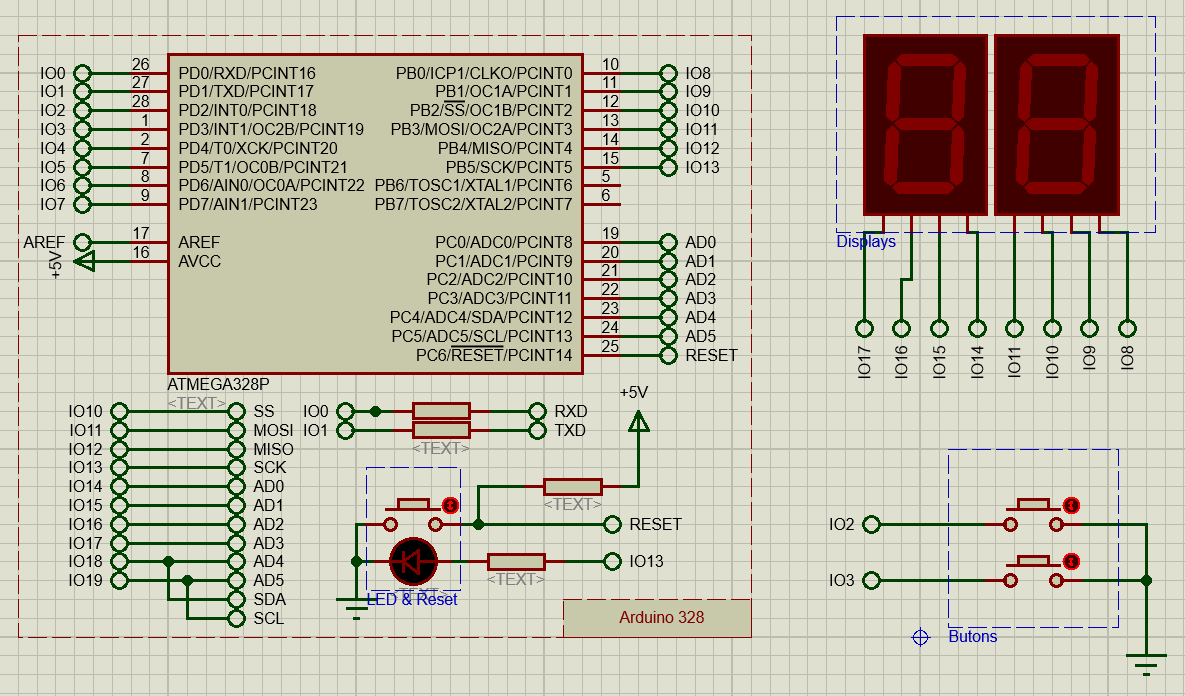

Aşağıdaki şemada ATmega328p mikrodenetleyicisine bağlanmış iki adet 7 segment LED display ve iki buton bulunmaktadır. Şema simulasyon için yeterli elemanlara sahiptir.

7-Segment BCD Şema

Buradan bu örneğe ait proje dosyasını indirebilirsiniz .

Örnek Uygulamalar¶

Yukarıdaki bağlantı şeması ile birlikte aşağıdaki örnekleri kullanabilirsiniz.
